Spooronderdoorgang Maarsbergen
2024

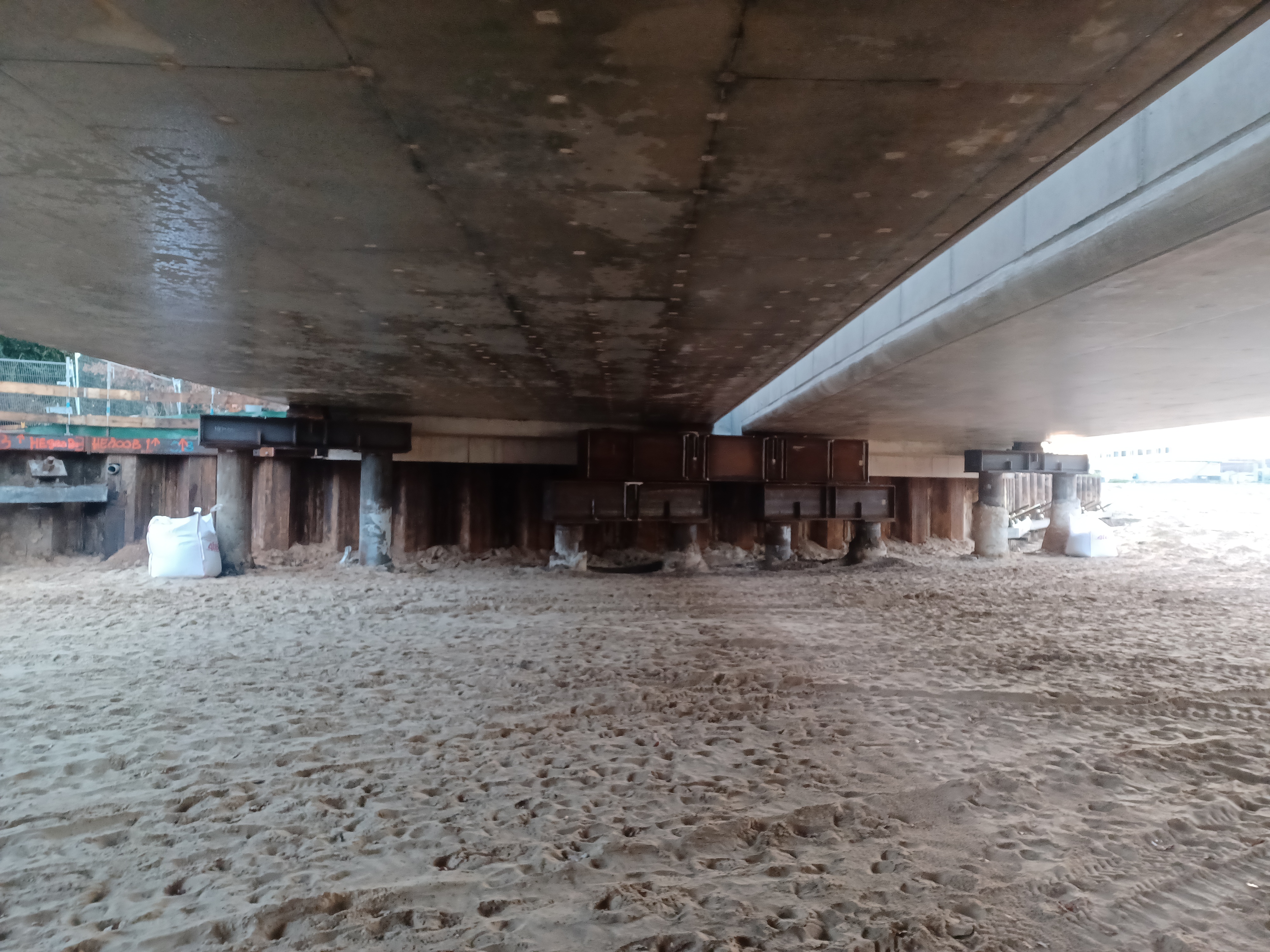

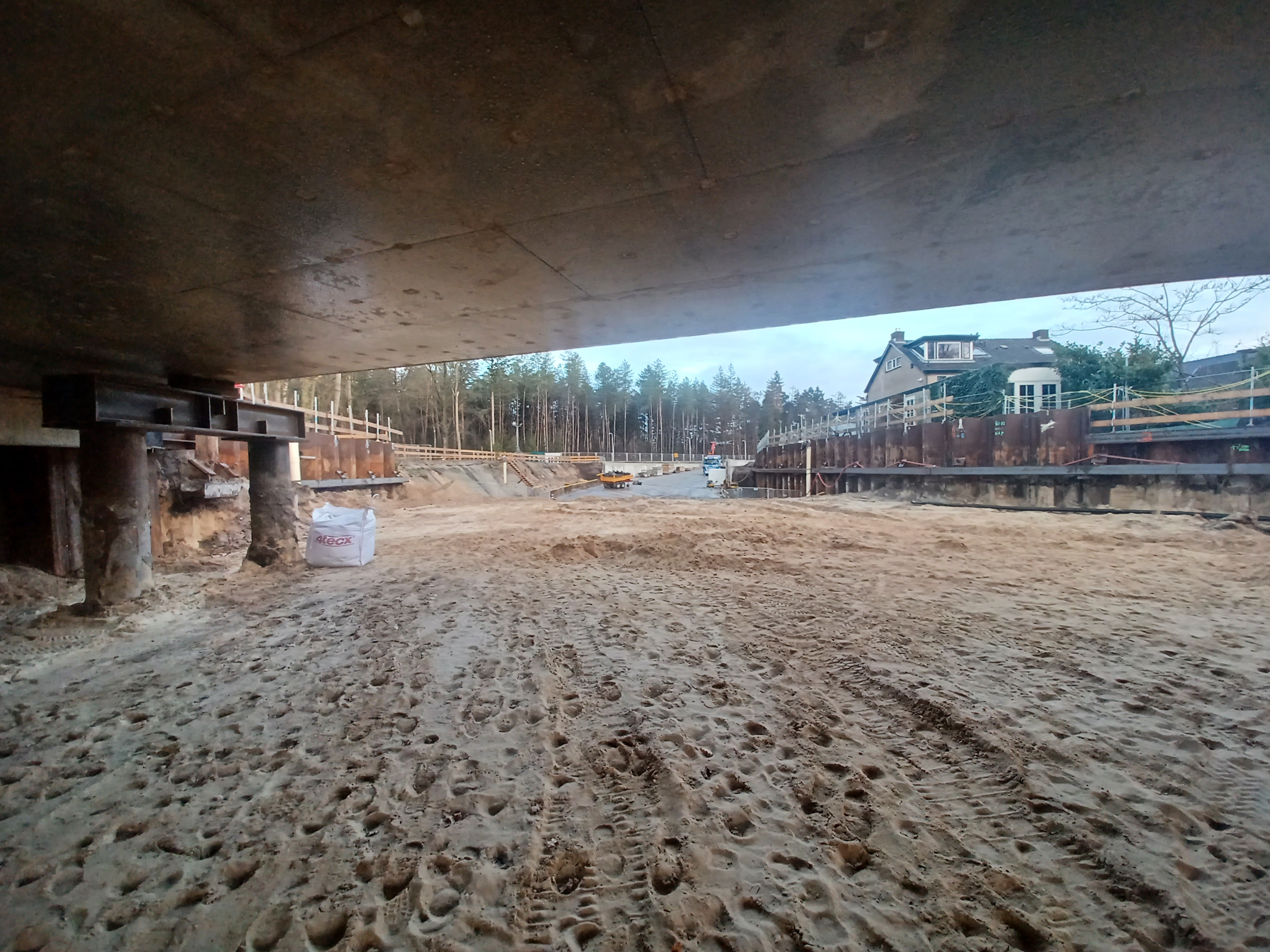

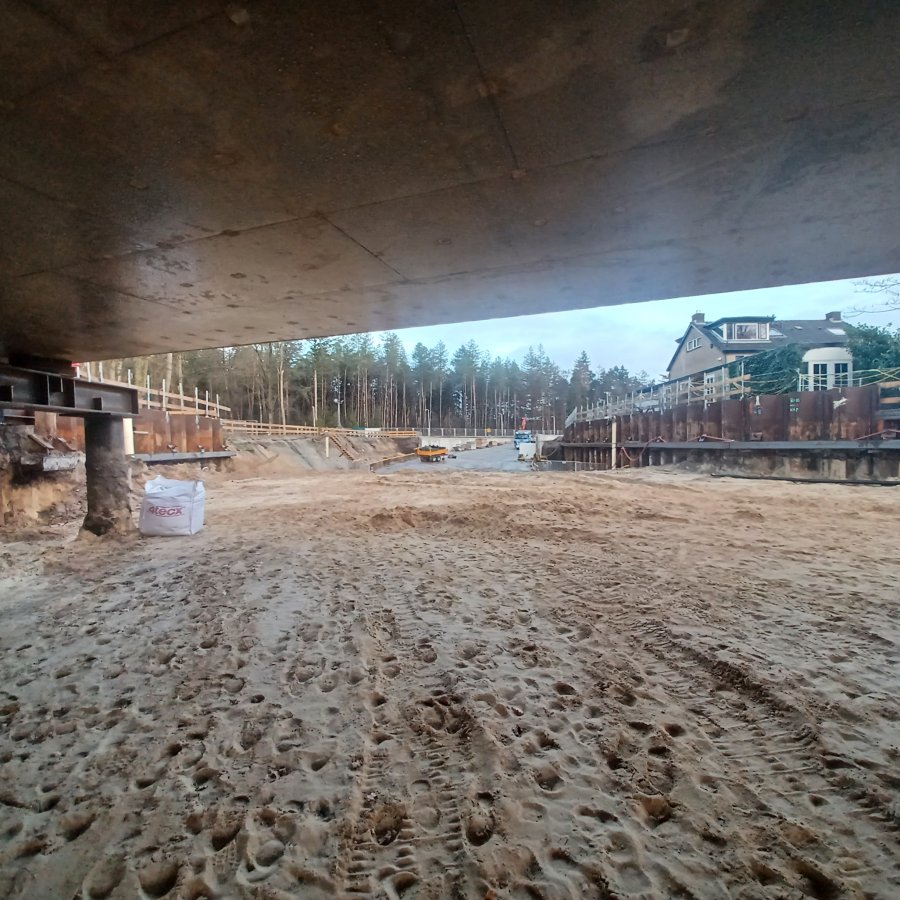

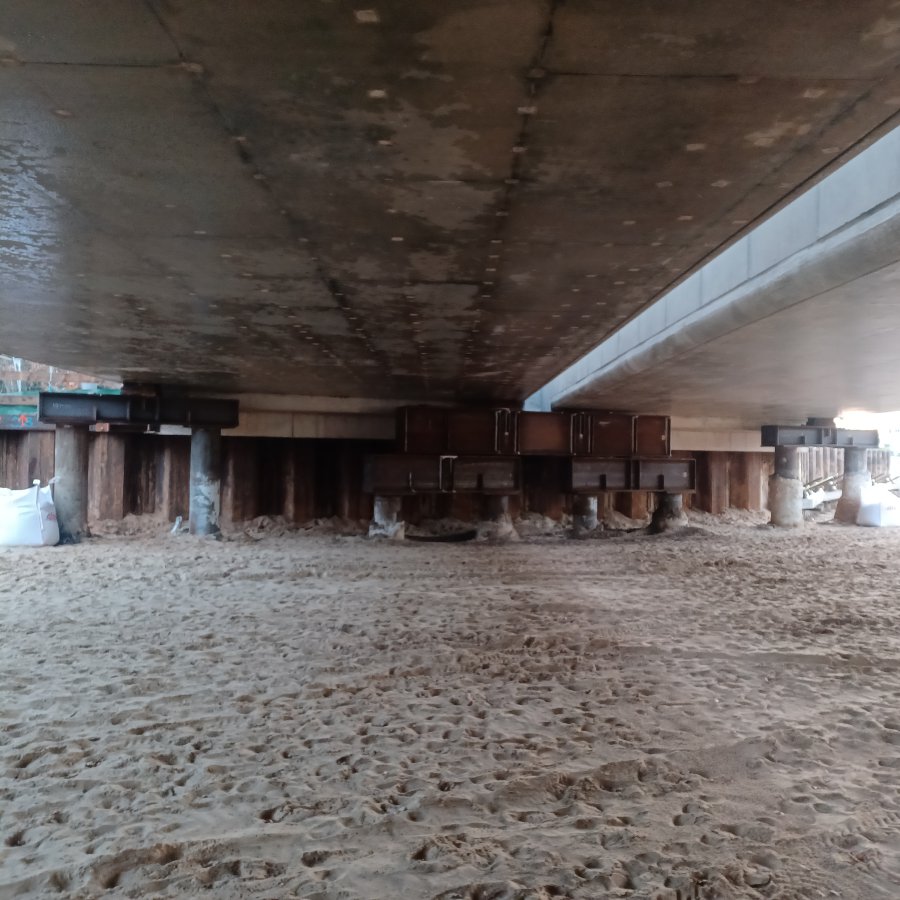

In Maarsbergen wordt een gelijkvloerse spoorkruising vervangen door een onderdoorgang. Deze onderdoorgang wordt gerealiseerd onder trogbruggen voor het spoor welke in november 2024 op hun plek zijn gereden. Voor de realisatie van de onderdoorgang en de toeritten is een bouwkuip gerealiseerd welke aan weerszijde door damwanden wordt gevormd.
Voor de aannemer Hegeman en funderingspecialist Kandt B.V. heeft ConGeo het uitvoeringsontwerp van het benodigde staalwerk gemaakt. Dit betreft zowel het geo- en staaltechnisch ontwerp van de damwanden, het ankergordingontwerp en de toetsing van de tijdelijke ondersteuning van de trogbruggen. Daarnaast heeft ConGeo de te verwachte zettingen in de omgeving t.g.v. de waterstandsverlaging in de bouwkuip bepaald.
Uitdagend onderdeel van het project was het feit dat het spoor en de trogbruggen de bouwkuip onder een hoek kruisen. Omdat de trogbruggen wél een stempelfunctie voor de damwanden hebben geeft de hoek van de trogbruggen een horizontale belasting in het vlak van de damwand. De interactie tussen de damwanden en de trogbruggen is in samenspraak met ingenieursbureau WSP (verantwoordelijk voor het ontwerp van de trogbruggen) bepaald.
